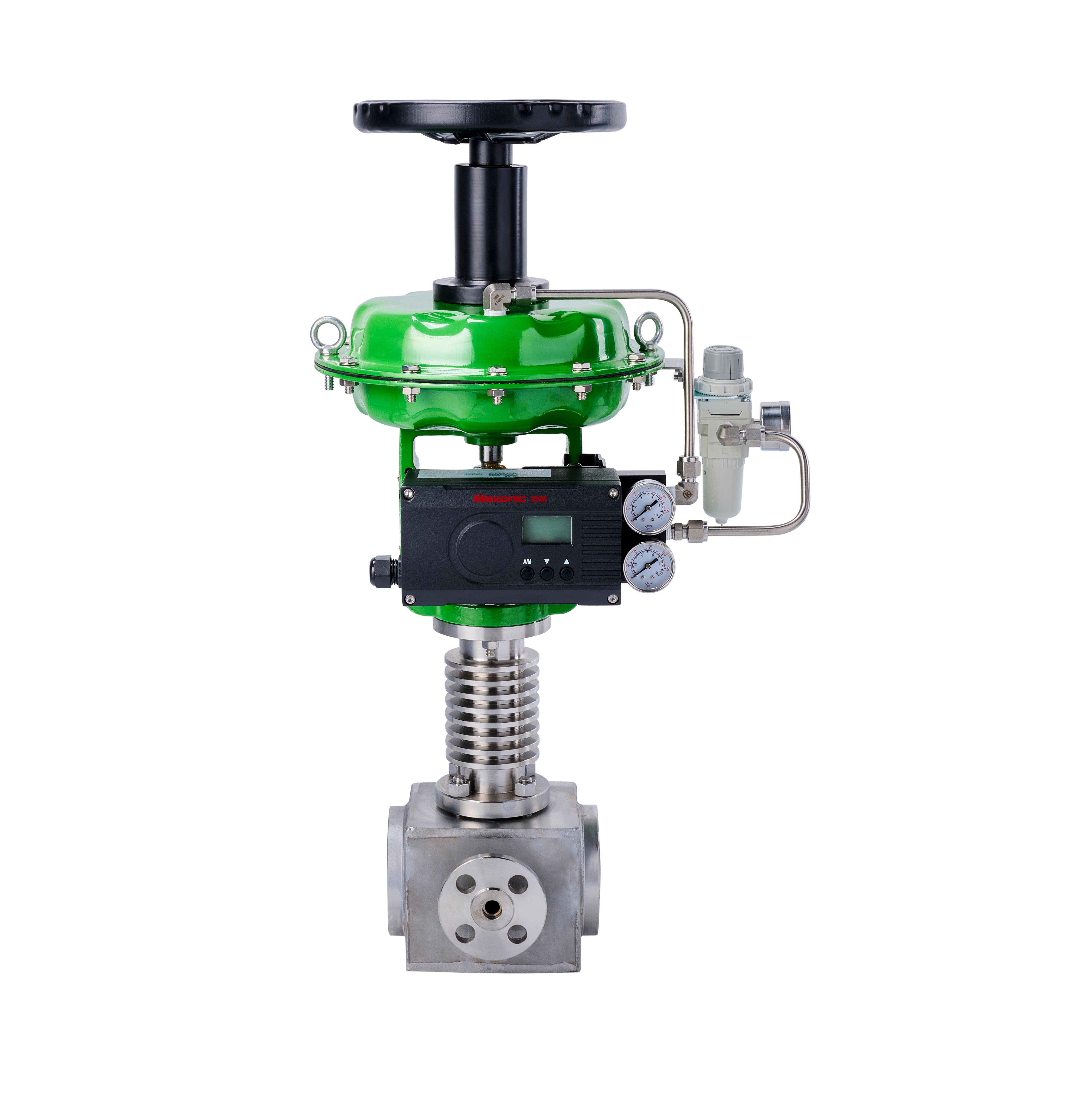

Válvula pneumática de controle de alta temperatura forjada com diafragma

Projetada para condições severas de processo de alta temperatura e alta pressão, a válvula pneumática de controle de alta temperatura forjada com diafragma combina um corpo forjado de retenção de pressão com um atuador de diafragma pneumático para fornecer regulação de fluxo precisa e estável. A construção forjada proporciona maior resistência e resistência a tensões térmicas e mecânicas, enquanto o castelo estendido e o acabamento resistente ao calor ajudam a proteger o sistema de gaxeta e a manter o desempenho do controle em temperaturas elevadas.

A válvula é particularmente adequada para aplicações de vapor superaquecido, gás de alta temperatura, óleo térmico, petroquímica, refinaria e geração de energia. Sua construção forjada compacta e opções de acabamento específicas para aplicações o tornam adequado para serviços exigentes que envolvem alta pressão diferencial, erosão, cavitação ou ciclos térmicos, onde modulação confiável e contenção de pressão são essenciais.

Consulte agora Próximos Produtos

Especificações técnicas

Parâmetro	Especificação
Tipo de válvula	Válvula de controle globo forjada
Construção Corporal	Corpo Totalmente Forjado
Atuador	Atuador pneumático de diafragma
Faixa de tamanho	DN15-DN300
Classificação de pressão	Classe 600-Classe 2500
Material do corpo	F11 forjado, F22, F91, SS316
Faixa de temperatura	-196℃~650℃
Material de acabamento	Aço Inoxidável Endurecido / Estelite
Tipo de capô	Capô Estendido
Classe de Vazamento	ANSI Classe V-VI
Conexão	Solda de soquete / solda de topo / flangeada
Aplicação	Sistema de Vapor, Energia Térmica, Refinaria

Recursos e Benefícios

Limite de pressão forjado

O corpo forjado proporciona alta resistência estrutural e resistência à pressão, choque térmico e carga mecânica.

Guarnição de alta temperatura

Opções de acabamento endurecido e resistente ao calor podem ser selecionadas para suportar temperaturas elevadas, altas velocidades e condições de processo erosivas.

Atuação pneumática do diafragma

Oferece movimento de haste responsivo e repetível para regulação automática contínua do fluxo.

Configuração de capô estendido

Ajuda a criar um buffer térmico entre o meio de processo quente e os componentes da gaxeta e do atuador.

Modulação precisa

Perfis de obturador e sede projetados fornecem ajuste de fluxo controlado e resposta previsível do processo.

Manuseio de alta pressão diferencial

Internos de vários estágios ou com equilíbrio de pressão podem ser incorporados para gerenciar quedas severas de pressão e reduzir a energia excessiva do fluido.

Opções anticavitação e antierosão

Configurações internas especializadas ajudam a limitar a cavitação, rutura, erosão, vibração e ruído em serviços desafiadores.

Resistência térmica ao ciclismo

A construção forjada e os componentes de vedação cuidadosamente selecionados ajudam a acomodar ciclos repetidos de aquecimento e resfriamento.

Operação à prova de falhas

O atuador pneumático pode ser configurado para falha aberta, falha fechada ou outras posições de segurança predefinidas.

Adequado para aplicações de alta energia

Ideal para sistemas de vapor principal e auxiliar, vapor superaquecido, gás de alta temperatura, óleo térmico, refinarias, petroquímicas e usinas de energia.

Equipamento de teste

Sistema de teste de nitrogênio líquido criogênico -196°C

Simula condições operacionais de temperatura ultrabaixa para verificar o desempenho e a confiabilidade da vedação da válvula para aplicações criogênicas.

Brinell, Rockwell & Testador de dureza Vickers

Garante que a dureza do material atenda aos padrões internacionais de resistência, durabilidade e desempenho a longo prazo.

Máquina de medição por coordenadas em grande escala (CMM)

Fornece inspeção dimensional de alta precisão para garantir a precisão da usinagem e a consistência do produto.

Sistema de teste de ciclo de vida de válvula

Avalia a durabilidade da válvula e a confiabilidade operacional por meio de repetidos testes de ciclo de abertura e fechamento.

Alto e alto Câmara de teste de baixa temperatura

Verifica o desempenho e a estabilidade da válvula sob condições extremas de temperatura.

Câmara de teste de envelhecimento em alta temperatura

Avalia a estabilidade do material a longo prazo e a confiabilidade do produto sob exposição contínua a altas temperaturas.

Espectrômetro de emissão óptica SPECTRO de mesa (Alemanha)

Executa análises rápidas e precisas da composição do material para garantir total rastreabilidade e conformidade do material.

Certificação e Teste

Nossa equipe de engenharia avalia esses fatores para garantir confiabilidade a longo prazo e conformidade regulatória.

ISO 9001:2015

Certificação do Sistema de Gestão Ambiental

Saúde Ocupacional e Saúde Ocupacional Certificação do Sistema de Gestão de Segurança

Certificado de Aprovação do Sistema de Qualidade

Certificado ScheduleTo nº HPiVS-iP1001-062-Q-10-00

CEPTUфNKAT COOTBETCTBNа

EAC

Certificado de Autoridade para usar o Monograma Oficial APl

CERTIFICADO DE QUALIFICAÇÃO ISO 15848-1

Relatório de teste

FAQ

Q Para que serve uma válvula de controle?

Válvulas de controle regulam automaticamente fluxo, pressão, temperatura e nível de líquido para manter a operação estável e eficiente do processo.

Q Como funciona uma válvula de controle?

Uma válvula de controle recebe sinais de um controlador e ajusta a abertura da válvula por meio de um atuador para alcançar as condições de processo necessárias.

Q Quais tipos de atuadores estão disponíveis?

As válvulas de controle podem ser equipadas com atuadores pneumáticos, elétricos ou hidráulicos, dependendo dos requisitos da aplicação.

Q Como faço para selecionar a válvula de controle certa?

A seleção da válvula depende do meio de processo, vazão, pressão, temperatura, tamanho da válvula e da precisão de controle necessária.

Q Qual é a diferença entre uma válvula de controle e uma válvula de ligar/desligar?

Uma válvula on/off é projetada para isolamento, enquanto uma válvula de controle modula continuamente o fluxo para manter parâmetros precisos do processo.

Q Quais indústrias usam comumente válvulas de controle?

Válvulas de controle são amplamente utilizadas em processamento químico, petróleo e gás, GNL, geração de energia, fabricação farmacêutica, processamento de alimentos e sistemas de automação industrial.
