Ao selecionar um válvula de esfera industrial , uma das primeiras decisões é se uma bola flutuante válvula ou válvula de esfera montada em munhão é mais adequada à aplicação. Ambos os projetos usam uma esfera de um quarto de volta para fornecer isolamento confiável do fluxo, mas suas estruturas de suporte internas diferem significativamente.

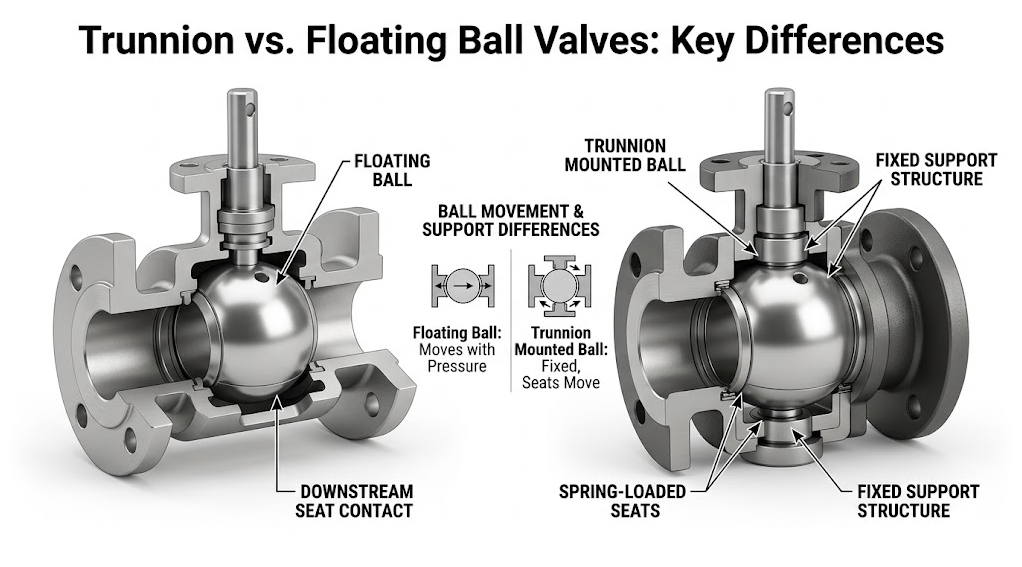

Uma válvula de esfera flutuante depende da pressão da linha para empurrar a esfera contra a sede a jusante, enquanto um projeto montado em munhão utiliza um sistema de suporte inferior e superior fixo para reduzir o movimento da esfera e o torque operacional. A escolha certa depende do tamanho da válvula, classificação de pressão, meio, temperatura e condições operacionais.
Em uma válvula de esfera flutuante, a esfera não é fixada mecanicamente na parte inferior. Em vez disso, a bola pode mover-se ligeiramente sob pressão.
Quando a válvula está fechada, a pressão a montante empurra a esfera em direção à sede a jusante, ajudando a criar uma vedação hermética.
Esta construção relativamente simples torna as válvulas de esfera flutuantes adequadas para muitas aplicações industriais gerais onde o tamanho da válvula e os requisitos de pressão são moderados.
No entanto, à medida que o tamanho e a pressão da válvula aumentam, a força que atua na esfera e nas sedes também aumenta. Isto pode resultar em maior torque operacional e maiores demandas no atuador da válvula.
Uma válvula de esfera montada em munhão suporta a esfera com um sistema de munhão fixo. A esfera não se move livremente em direção ao assento a jusante da mesma forma que um projeto flutuante.
Esse arranjo ajuda a reduzir a força necessária para girar a esfera, principalmente em válvulas maiores e aplicações de pressão mais alta.
As válvulas esfera montadas em munhão são, portanto, amplamente utilizadas em aplicações como oleodutos e gasodutos, transmissão de gás, instalações petroquímicas e outros sistemas de processo exigentes.
Para projetos exigindo tamanhos maiores ou classes de pressão mais altas, uma válvula esfera montada em munhão pode fornecer uma combinação prática de isolamento confiável e torque operacional gerenciável.
| Recurso | Válvula de esfera flutuante | Válvula de esfera montada em munhão |
|---|---|---|
| Suporte de bola | A bola pode se mover ligeiramente | A bola é sustentada por munhões |
| Tamanho típico | Pequeno a médio | Médio a grande |
| Aplicação de pressão | Pressão geral a moderada | Aplicações de alta pressão |
| Torque operacional | Pode aumentar com pressão e tamanho | Geralmente menor para válvulas maiores |
| Construção | Relativamente simples | Estrutura de suporte mais robusta |
| Aplicações típicas | Serviço industrial geral | Petróleo e gás, oleodutos, petroquímica |
Estas são diretrizes gerais de seleção, e não limites estritos. O projeto apropriado depende da especificação real da válvula e das condições de serviço.
Um projeto montado em munhão pode ser considerado quando o projeto envolve:
Por exemplo, a linha de válvulas esfera montadas em munhão da Kaiwei inclui diferentes tamanhos, classes de pressão e configurações para aplicações exigentes. aplicações industriais .
Para projetos que exigem um design mais especializado, você também pode revisar as [válvulas de esfera industriais] da Kaiwei para comparar diferentes configurações de válvulas de esfera.
Um design flutuante pode ser apropriado quando a aplicação envolve:
O ponto importante é que as válvulas de esfera flutuantes não devem ser selecionadas simplesmente porque possuem um design mais simples. Pressão, temperatura, meio e tamanho da válvula ainda precisam ser verificados em relação às especificações técnicas do fabricante.
Um processo seletivo prático começa com cinco questões:
O tamanho da válvula afeta as forças que atuam na esfera e nas sedes. Tubulações maiores geralmente exigem um projeto montado em munhão.
Uma pressão mais alta pode aumentar a força que atua na esfera e, portanto, influenciar o torque operacional e a carga da sede.
Gás, óleo, água e meios corrosivos ou abrasivos podem exigir diferentes materiais de corpo, sede e vedação.
Aplicações de alto ciclo podem impor demandas adicionais às sedes, vedações e componentes operacionais.
API, ASME e outras normas aplicáveis devem ser confirmadas antes de selecionar a configuração final da válvula.
Não há uma resposta universal sobre se uma válvula esfera flutuante ou montada em munhão é melhor. O projeto correto depende da combinação de tamanho, pressão, temperatura, meio, requisitos de vedação e condições operacionais.
As válvulas de esfera flutuantes podem ser adequadas para muitos serviços industriais em geral, enquanto os projetos montados em munhão são comumente selecionados para aplicações maiores e de maior pressão.
Para uma comparação mais ampla dos designs disponíveis, explore o Kaiwei's válvulas de esfera industriais e selecione a configuração de acordo com os requisitos do seu projeto.
Se a família de válvulas necessária ainda não tiver sido decidida, compare primeiro válvulas de gaveta, globo, esfera, borboleta e retenção por função e condições de operação.
Precisa de ajuda para selecionar uma válvula de esfera? Contato Kaiwei com o tamanho, classe de pressão, meio e condições operacionais necessários para uma configuração adequada.
