Quais são os principais tipos de válvulas industriais?

Os principais tipos de válvulas industriais são válvulas gaveta, globo, esfera, borboleta e retenção. As válvulas de gaveta e esfera geralmente servem para funções de isolamento; válvulas de controle globo e caracterizadas regulam o fluxo; as válvulas borboleta fornecem controle rotativo compacto; e válvulas de retenção evitam o fluxo reverso. A seleção final depende das condições do serviço e não apenas do nome da categoria.

Principais conclusões

• Comece com a função necessária: isolar, acelerar, evitar fluxo reverso, desviar ou proteger o equipamento.
• Compare a perda de pressão, a velocidade operacional, o envelope de instalação, a atuação, a capacidade de manutenção e os requisitos de desligamento.
• Combine os materiais do corpo, da guarnição, da sede, da gaxeta e da gaxeta com o fluido e a faixa completa de temperatura.
• Confirme o código de tubulação aplicável, o padrão da válvula, a conexão final, a classe de pressão, os testes e a documentação antes de fazer o pedido.

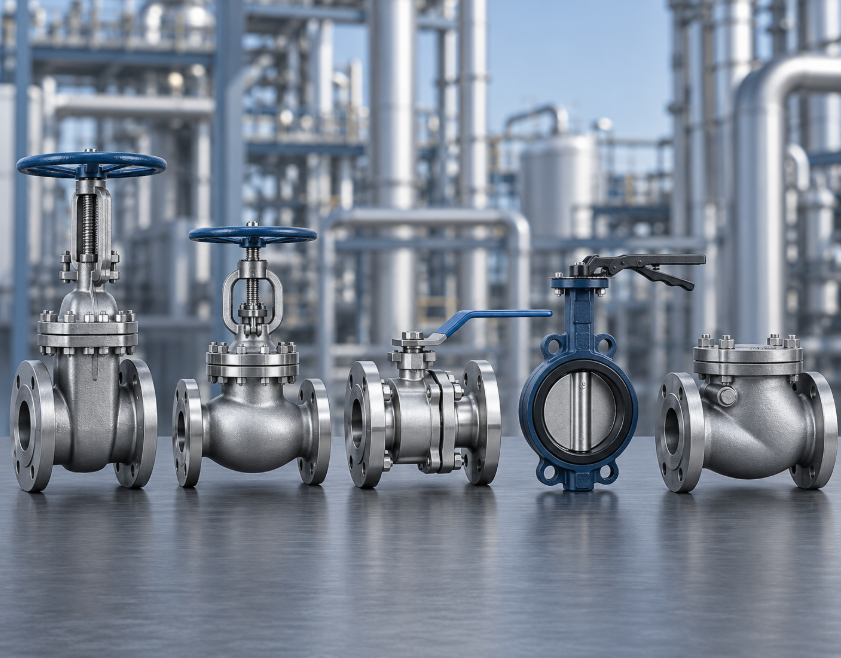

Cinco tipos comuns de válvulas industriais

Uma válvula altera o fluxo movendo um elemento para dentro, para longe ou através do caminho do fluxo. O elemento pode ser uma porta, tampão, esfera, disco ou um elemento de retenção acionado pelo fluido do processo. O Visão geral da válvula manual TLV fornece uma explicação útil baseada na construção dos principais projetos manuais.

Válvulas de gaveta

Uma válvula gaveta fornece uma passagem relativamente desobstruída quando totalmente aberta. Isso o torna um ponto de partida comum para o isolamento, onde a válvula normalmente permanece totalmente aberta ou totalmente fechada. Não é automaticamente a melhor escolha quando são necessários ciclos frequentes, operação rápida, espaço de instalação pequeno ou aceleração controlada.

Válvulas globo

Um válvula globo muda a área de fluxo à medida que seu tampão se move em relação à sede. Essa relação controlável torna o design um candidato frequente à limitação. A compensação é um caminho de fluxo mais tortuoso e, portanto, uma perda de pressão potencialmente maior. Uma aplicação de controle ainda requer dimensionamento, seleção de trim, dimensionamento do atuador, rangeabilidade, ruído, cavitação e análise de desligamento.

Válvulas de esfera

Uma válvula de esfera gira entre as posições aberta e fechada 90 graus. Projetos de passagem total podem fornecer uma abertura de fluxo próxima ao furo do tubo conectado, enquanto projetos de passagem reduzida usam intencionalmente uma abertura menor. O projeto da sede, o suporte esférico, o comportamento da pressão da cavidade, o torque operacional e a temperatura de serviço afetam a seleção. Explorar ao vivo Família de válvulas de esfera KAIWEI como um catálogo inicial e, em seguida, solicite dados específicos do modelo.

Válvulas Borboleta

As válvulas borboleta colocam um disco giratório na linha e podem oferecer um envelope face a face curto. Projetos concêntricos, de deslocamento duplo e de deslocamento triplo não devem ser tratados como intercambiáveis. A função pretendida, a construção da sede, a direção da pressão, a compatibilidade do flange, a orientação do eixo, o torque disponível do atuador e a velocidade permitida precisam ser revisados. KAIWEI lista as configurações atuais em seu página de válvula borboleta .

Válvulas de retenção

Uma válvula de retenção é de ação automática: a pressão diferencial direta a abre e a redução ou reversão do fluxo causa o fechamento. Catálogo KAIWEIos materiais abrangem séries de válvulas de retenção gerais e de vedação de pressão e mencionam opções de projeto de fechamento rápido, desvio e cilindro de amortecimento, mas não fornecem dados de tempo de fechamento ou de teste de golpe de aríete. Estrutura específica do modelo, orientação, direção, velocidade, resposta transitória e requisitos de vazamento reverso, portanto, precisam de verificação de engenharia.

Selecione por função antes da construção

“Qual válvula é melhor?” é incompleto sem um dever definido. Use a seguinte sequência:

1. Defina a ação. A válvula está isolando, modulando, impedindo o fluxo reverso, desviando ou combinando fluxos?
2. Descreva o fluido. Inclua composição, fase, sólidos, corrosividade, toxicidade, viscosidade e se o fluido pode cristalizar ou polimerizar.
3. Defina o envelope operacional. Indique pressão e temperatura normais, mínimas, máximas, de projeto, de inicialização, de desligamento e de perturbação.
4. Defina desempenho hidráulico. Forneça fluxo normal/mínimo/máximo, queda de pressão permitida, fechamento necessário e qualquer problema de cavitação, intermitência, ruído, oscilação ou erosão.
5. Especifique a interface. Registre o tamanho nominal, programação ou furo, classe de pressão, conexão final, requisitos face a face, atuador, controles e posição de falha quando relevante.
6. Nomeie as regras e evidências. Identifique o código da tubulação, o padrão da válvula, o plano de inspeção, o teste de pressão, os certificados de materiais, os desenhos e o formato dos documentos exigidos pelo projeto.

Como os padrões se ajustam à decisão

Os padrões definem escopos e requisitos compartilhados; eles não escolhem a válvula para o engenheiro. ASME B16.34 cobre assuntos como classificações de pressão-temperatura, materiais, dimensões, exames, testes, tolerâncias e marcação para novas construções de válvulas especificadas. Padrões específicos de produtos podem adicionar requisitos de projeto e teste.

Uma referência padrão em uma página de catálogo não é prova de que todo modelo possui uma certificação ou se adapta a todas as aplicações. A especificação de compra deve identificar a edição necessária e quaisquer acréscimos ao projeto, enquanto o fornecedor deve devolver uma declaração de conformidade específica do modelo e uma lista de exceções.

Transforme a comparação em uma consulta técnica

Ao vivo do KAIWEI catálogo de válvulas industriais organiza famílias de produtos atuais para revisão inicial. Para uma revisão técnica ou cotação, envie o fluido e a concentração, o projeto e a pressão/temperatura de operação, o tamanho e a classe necessários, os materiais do corpo/interno/sede, a conexão final, os requisitos padrão e de teste, a atuação e os controles, a quantidade e a lista de documentos através do página de contato .

Essas informações permitem que a equipe compare uma família e configuração de produtos reais, em vez de recomendar uma válvula apenas pela etiqueta de serviço.
